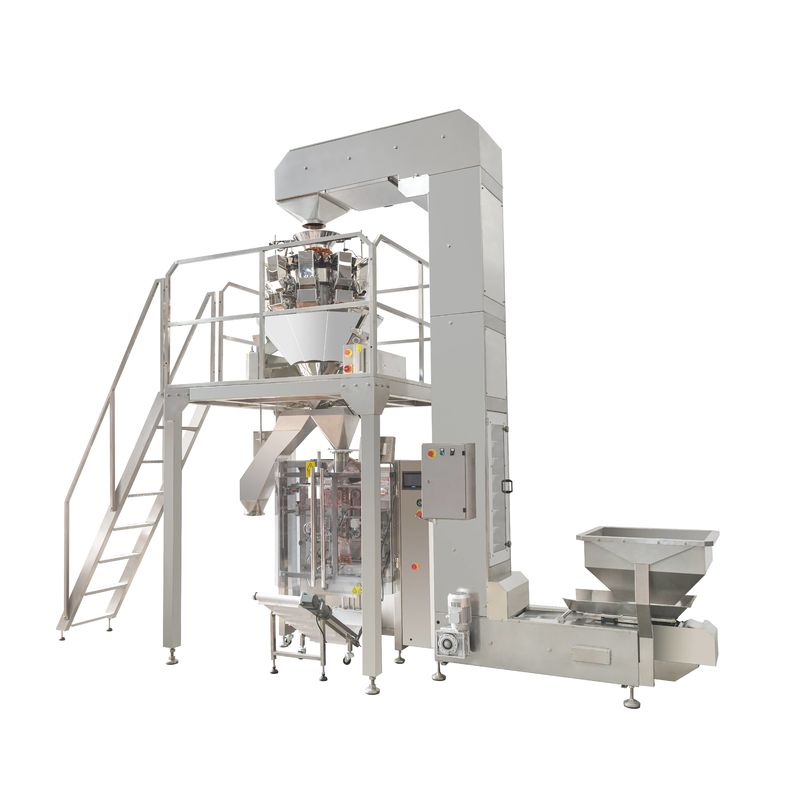

آلة التعبئة العمودية متعددة الرؤوس لوزن الوزن 15-35 كيس / دقيقة

أجهزة التعبئة والتحميل الرأسية الكبيرة، 15-35 /min،

سير العملية:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

المعلمات التقنية:

مواد التعبئة والتغليف: جزيئات، أقراص، أو عناصر غير منتظمة الوزن

سعة التعبئة: 100-2000 غرام

سرعة التعبئة: 20-40 كيس/دقيقة (اعتماداً على طول كيس التعبئة وظروف المواد)

قدرة صنع الحقائب: 115 ≤ W ≤ 350mm x L ≤ 310mm (سحب حقيبة واحدة)

فيلم التعبئة: ≤ 750 ملم

حجم الحقيبة: TBD

عرض فيلم التعبئة والتغليف: يجب تحديده

شكل الختم: الختم الخلفي

شكل الختم الرأسي: الختم الجانبي (عمل واحد)

عرض الختم الخلفي: 10-15mm حبوب مستقيمة

عرض الختم الأفقي: العرض الكامل للقالب الختم الأفقي هو 20 مم ، مع خطوط مستقيمة (مسافة 2 مم)

طريقة القطع: القطع المسمار (الختم العرضي بسكين في الوسط ، القطع غير المستقل)

التحكم البصري الإلكتروني: طول التحكم بالرموز اللونية أو طول إعداد شاشة اللمس

طريقة سحب الحقيبة: محرك الخدمة يدفع الحزام لسحب الحقيبة

طريقة الختم الأفقي: الختم الأفقي بالهواء

مواد التعبئة: مواد التعبئة المركبة

مصدر الطاقة: AC 220V / 50HZ 4.5KW

ضغط مصدر الغاز: 6 كجم

استهلاك الغاز: 0.6 م3/دقيقة

التكوين الأساسي:

7 "شاشة لمسة ملونة من Inovance+PLC من Inovance (لغة تشغيل صينية) ، مع إشارة الخطأ ووظيفة التشخيص الذاتي

مكونات هوائية تايوان AIRTAC

نظام التحكم في درجة الحرارة يوديان (1 ختم طولي، 2 ختم عرضي)

ابتكار سحب حقيبة المحرك الخدمة

المكونات الكهربائية من "شنايدر" أو "أومرون"

الأجزاء المكشوفة للجهاز بأكمله مصنوعة من 304 الفولاذ المقاوم للصدأ أو مواد سبيكة الألومنيوم (باستثناء الأجزاء المتحركة)

الجزء الذي يلامس المادة مصنوع من الفولاذ المقاوم للصدأ 304

رسم مخطط للمقياس المشترك:

المعلمات التقنية للمقياس المشترك:

HX-A14 14 رأس 1.6L مائدة الصلب المقاوم للماء الميكرو كمبيوتر مزيج الميزان

المعلمات التقنية:

نطاق الوزن: 100-2000 غرام

سرعة الوزن: ≤ 60 كيس/دقيقة (تختلف تبعاً لوزن العبوة وخصائص المواد)

نطاق دقة الوزن: مستوى X (0.5) ، حوالي ± 0.5-2g (اعتمادًا على حالة المادة)

سعة الحافلة: 1600 مل

لوحة الاهتزاز الرئيسية: نوع الاهتزاز

طريقة القيادة: محرك خطوة

مادة الجسم: 304 الفولاذ المقاوم للصدأ

مادة حاوية الحجم: 304 الفولاذ المقاوم للصدأ المسطح

طاقة إمدادات الطاقة: AC 220V / 50HZ 2.5KW / 16A

رسم مخطط لفائز المواد الدلو من النوع Z CST-D10-3600 (النوع 304):

المعلمات التقنية:

قدرة النقل: 0-10 متر مكعب في الساعة (حسابها بناءً على معامل الحمل 0.5)

ارتفاع المخرج: 3600mm (اعتمادا على ارتفاع المعدات)

العجلات والعمود العجلات: مطلية بالنيكل

السلسلة: 304 الفولاذ المقاوم للصدأ

مادة دلو الرفع: PP، سعة كاملة 2.2L

حجم فتحة الاهتزاز: 1000L × 280W × 100H

مادة الدعامات: البلاستيك الرش العادي من الصلب، مادة المادة الحافلة: 304 الفولاذ المقاوم للصدأ

حجم الحافلة: 60 لتر

التحكم: مجهزة بصندوق تحكم، تنظيم سرعة تردد متغير، بما في ذلك جهاز مستوى مكثف

طاقة مصدر الطاقة: 220 فولت 50 هرتز 750 واط

الوزن الإجمالي: 200 كجم

بما في ذلك وظيفة إزالة الشريحة (مجهزة بعصا مغناطيسية واهتزاز الرواسب) وفرش الغبار وغير الفحص:إزالة الحديد يشير إلى امتصاص الحديد التي تحتوي على الكائنات على قضيب الحديد عندما يخرج هوبر تغذيةيمكن استبدال المسامير، ويتم استخدام تلك التي لا تحتوي على ثقوب لتعبئة المواد الدقيقة (مثل الفواكه الصغيرة). يمكن للمسامير ذات الثقوب تصفية الغبار الدقيق.

مخطط عرض لجهاز الطباعة الذكية للتشفير:
